沖擊閃絡法和直流閃絡法都是用于檢測高阻故障和閃絡性故障的電纜故障定位方法，它們的主要區別如下：

一、測試原理

1. 沖擊閃絡法：

- 通過向故障電纜施加高壓沖擊脈沖，使故障點發生瞬間的絕緣擊穿閃絡。這個沖擊脈沖通常具有較高的電壓幅值和較短的上升時間，以激發故障點的強烈放電。

- 當故障點閃絡時，會產生一個向電纜兩端傳播的暫態行波信號。通過檢測這個行波信號的反射時間，可以計算出故障點的位置。

2. 直流閃絡法：

- 首先向故障電纜施加直流高壓，使故障點在直流電場的作用下逐漸積累電荷。當電壓升高到一定程度時，故障點的絕緣被擊穿，形成閃絡放電。

- 與沖擊閃絡法類似，閃絡產生的行波信號也被用于故障定位。但直流閃絡法中的行波信號相對較為平穩，沒有沖擊閃絡法中的強烈暫態特性。

二、適用范圍

1. 沖擊閃絡法：

- 適用于各種類型的高阻故障和閃絡性故障，尤其是故障電阻較高、難以用其他方法檢測的情況。

- 對于電纜長度較長、故障點電容較大的情況，沖擊閃絡法能夠產生較強的行波信號，有利于故障定位。

2. 直流閃絡法：

- 主要適用于高阻接地故障和閃絡性故障，對于一些特殊的電纜結構和故障類型可能效果更好。

- 直流閃絡法在一些對暫態干擾敏感的環境中可能更具優勢，因為其產生的行波信號相對較為平穩，不易受到外界干擾。

三、設備要求

1. 沖擊閃絡法：

- 需要使用能夠產生高壓沖擊脈沖的設備，如沖擊電壓發生器。這些設備通常體積較大、重量較重，操作相對復雜。

- 還需要配備高速數據采集系統和信號處理軟件，以準確檢測和分析暫態行波信號。

2. 直流閃絡法：

- 所需的設備相對較為簡單，主要包括直流高壓發生器、電壓表、電流表等。

- 操作相對容易，對操作人員的技術要求相對較低。

四、測試精度和可靠性

1. 沖擊閃絡法：

- 由于沖擊脈沖的能量較大，能夠激發強烈的故障點放電，因此在一些情況下可以獲得較高的測試精度。

- 但是，沖擊閃絡法中的暫態行波信號容易受到電纜線路中的分布參數、接頭反射等因素的影響，可能導致定位結果的誤差。

2. 直流閃絡法：

- 行波信號相對較為平穩，受外界干擾較小，因此在一些情況下可以獲得較高的可靠性。

- 然而，直流閃絡法的測試精度可能相對較低，尤其是對于故障電阻變化較大的情況。

五、安全注意事項

1. 沖擊閃絡法：

- 由于施加的沖擊脈沖電壓較高，操作時需要特別注意安全。操作人員必須經過專業培訓，嚴格遵守操作規程，佩戴必要的安全防護設備。

- 在進行測試時，應確保測試場地周圍沒有人員靠近，以防止意外觸電事故的發生。

2. 直流閃絡法：

- 直流高壓也存在一定的危險性，但相對沖擊閃絡法來說，風險較低。

- 同樣需要注意安全操作，確保設備接地良好，避免發生觸電事故。

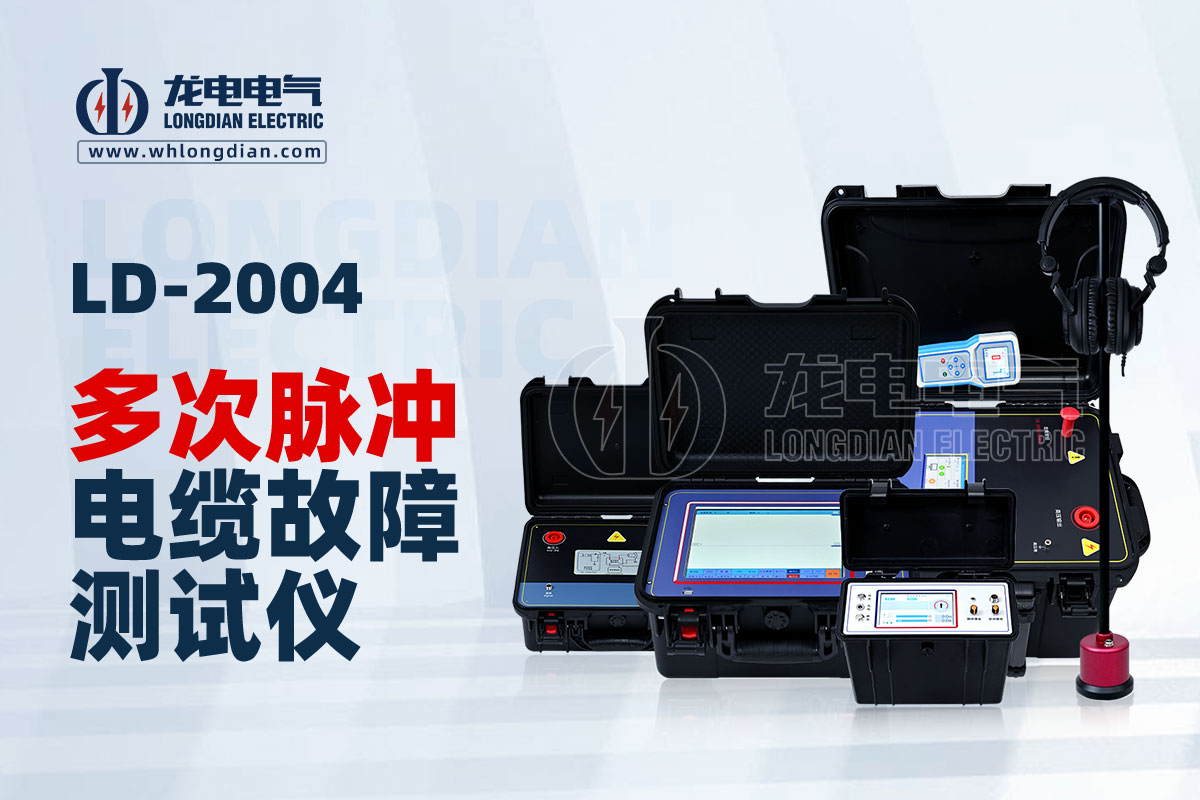

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商，專注于電纜故障測試儀等電力試驗設備的研發與生產。深耕電力行業多年，公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾，贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持，確保您的設備始終處于最佳狀態。選擇龍電電氣，選擇專業與信賴！
