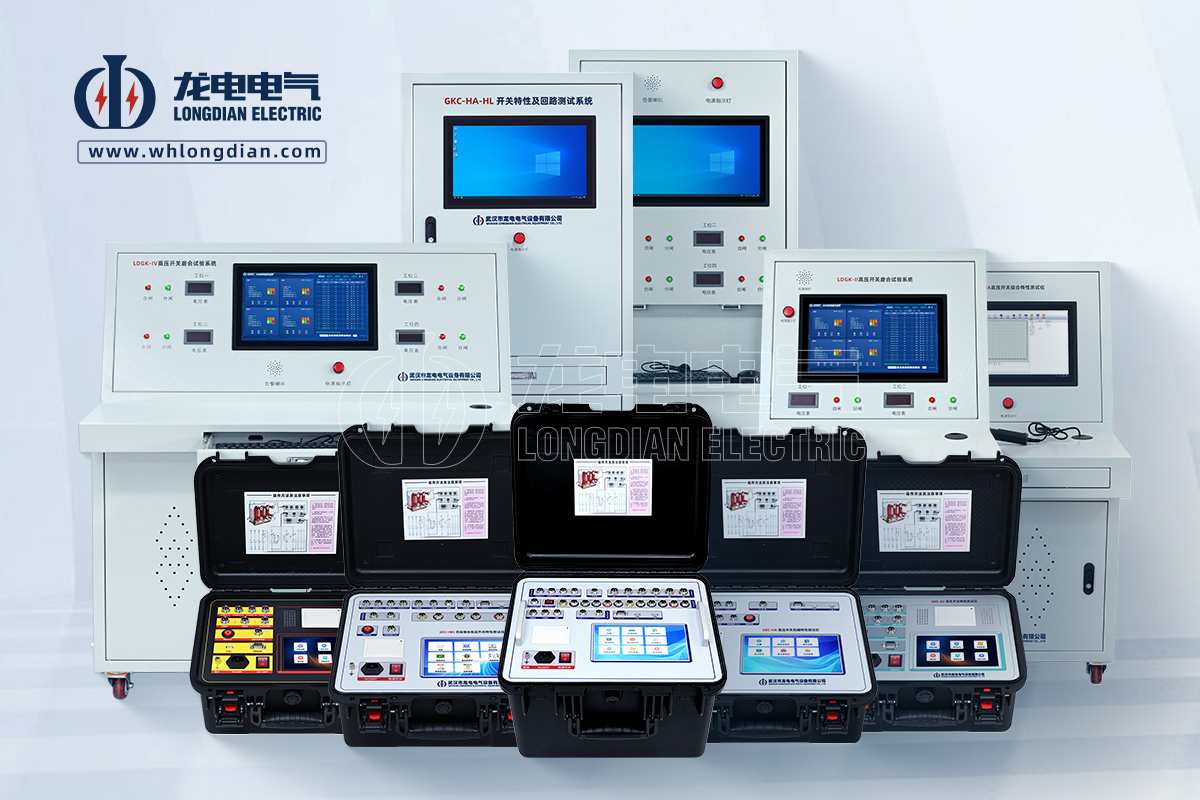

高壓開關特性測試儀是一種用于電氣設備檢測的專業儀器，它能夠對高壓斷路器進行全面的性能評估。這類測試儀能測量的斷路器種類繁多，涵蓋了多種類型和電壓等級，以確保電力系統的安全穩定運行。

高壓開關特性測試儀能測量的斷路器類別

高壓開關特性測試儀通常能夠測量以下幾類斷路器：

◆ 高壓斷路器 (High-voltage circuit breakers)：這是最常見的測量對象，主要用于輸電和變電系統中。它們通常采用不同的滅弧介質，如六氟化硫斷路器 (SF6 circuit breakers)、真空斷路器 (vacuum circuit breakers)和油斷路器 (oil circuit breakers)。高壓開關特性測試儀能夠精確測量這些斷路器的分合閘時間、同期性、超程、超行程、彈跳時間等關鍵參數。

◆ 中壓斷路器 (Medium-voltage circuit breakers)：這類斷路器常用于配電系統和工業應用中。雖然電壓等級低于高壓斷路器，但其性能參數的準確測量同樣至關重要。測試儀可以評估它們的分合閘速度、動作順序和觸頭磨損情況。

◆ 低壓斷路器 (Low-voltage circuit breakers)：部分高精度的多功能測試儀也具備測量低壓斷路器的能力，特別是在需要精細評估其動作特性時。雖然低壓斷路器的結構相對簡單，但其動作時間的準確性對于設備保護至關重要。

高壓開關特性測試儀的測量項目

無論是什么類別的斷路器，高壓開關特性測試儀的測量項目都大同小異，主要包括以下幾個方面：

◆ 分合閘時間 (Opening/Closing time)：測量從操作指令發出到觸頭完全分離或閉合所需的時間。這是評估斷路器動作速度的核心指標。

◆ 同期性 (Synchronicity)：對于三相斷路器，測量各相觸頭動作時間的一致性。不良的同期性會導致電力系統中的不平衡或故障。

◆ 行程/超程 (Travel/Overtravel)：測量動觸頭在分合閘過程中的移動距離，以及其超出正常行程的距離。這有助于判斷觸頭的機械磨損和調整情況。

◆ 彈跳時間 (Bouncing time)：在觸頭閉合時，測量其在最終穩定閉合前發生的彈跳或震蕩時間。過長的彈跳時間會產生電弧，加速觸頭燒蝕。

總而言之，高壓開關特性測試儀是保障電力系統安全運行不可或缺的工具。它能夠對多種類型、不同電壓等級的斷路器進行全面的性能評估，確保其在關鍵時刻能可靠地切斷或接通電流。
