在電力預防性試驗中，直流高壓發生器（簡稱直高發）是進行直流耐壓和泄漏電流測試的關鍵設備。它廣泛應用于電力電纜、氧化鋅避雷器、發電機、高壓電容器等大型電力設備的絕緣性能檢驗。武漢龍電電氣將全面解析直流高壓發生器的相關名詞、工作原理及核心組件，幫助您深入理解這一重要工具。

一、基礎定義篇

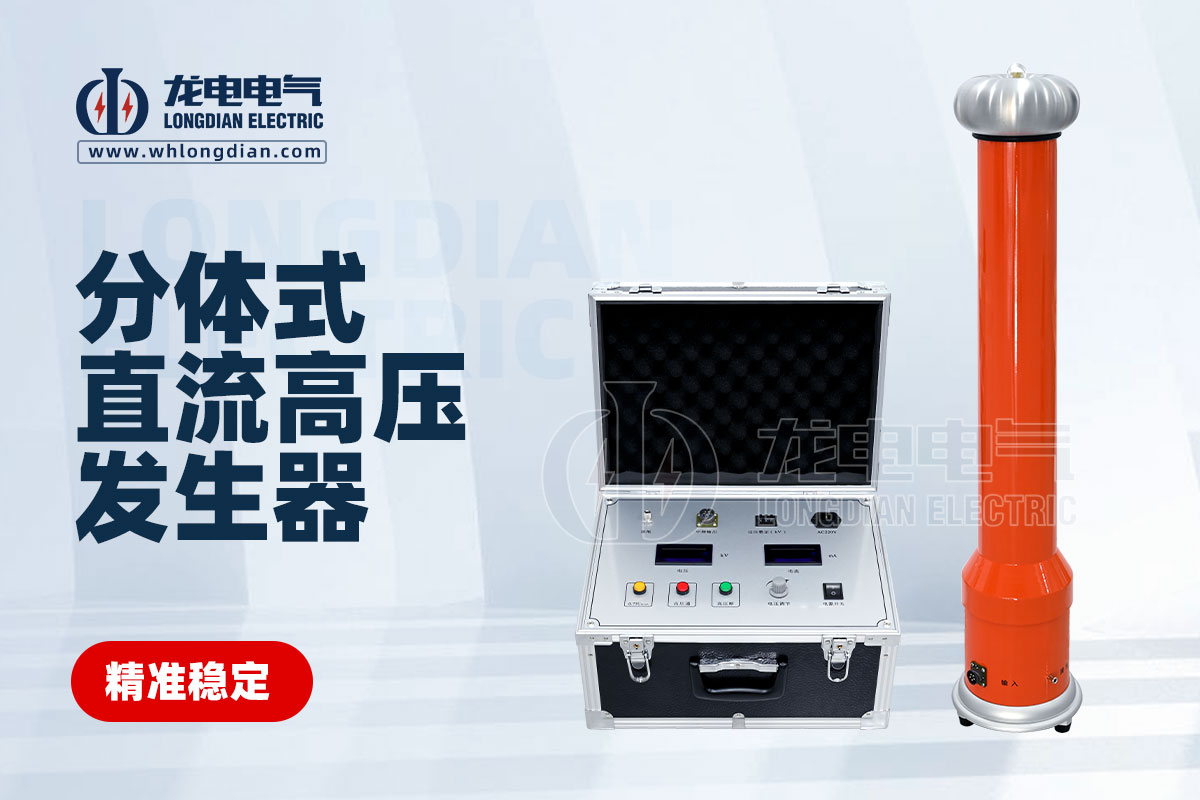

1. 直流高壓發生器 (DC High Voltage Generator)

定義: 一種能產生連續可調、高穩定度的直流高電壓的便攜式或移動式測試裝置。它不僅是直流耐壓試驗的電源，也是測量微弱泄漏電流的精密系統。

核心功能: ① 進行直流耐壓試驗；② 測量泄漏電流。

2. 直流耐壓試驗 (DC Withstand Voltage Test)

定義: 對被試品施加遠高于其額定電壓的直流高壓，并持續規定時間，以考核其絕緣強度的試驗。

特點 (與交流耐壓相比): 對絕緣損傷小、設備輕便、能同時測量泄漏電流、更容易發現集中性缺陷。

3. 泄漏電流 (Leakage Current)

定義: 在施加直流高壓時，流經絕緣介質內部的微小電流。其大小和變化趨勢是判斷絕緣狀況（如受潮、老化、有雜質）的重要依據。

二、核心組件篇

1. 控制箱 (Control Unit)

定義: 設備的“大腦”。通常包含調壓系統、控制電路、測量顯示單元和保護系統。

功能: 提供電源輸入、控制輸出電壓的升降、精確設定電壓和電流、實時顯示電壓/電流值、在過壓或過流時自動保護。

2. 倍壓筒 (Voltage Multiplier Unit / Doubler Column)

定義: 產生高壓的核心部件。內部由高壓硅堆（整流元件）和高壓濾波電容器通過倍壓整流電路（如克羅夫特-沃爾頓電路）組成，可將輸入的交流電壓倍壓整流成平滑的直流高壓。

特點: 通常為環氧樹脂澆注的筒狀結構，絕緣性能好，機械強度高。

3. 高壓硅堆 (High Voltage Silicon Stacks)

定義: 由多個高壓硅整流二極管串聯封裝而成的整流組件，置于倍壓筒內。

作用: 將交流電整流為脈動直流電。

4. 濾波電容器 (Filter Capacitor)

定義: 置于倍壓筒內的大容量高壓電容器。

作用: 濾平整流后的脈動直流電，使其波形平滑，并儲存能量以維持電壓穩定。

5. 微安表 (Microammeter)

定義: 用于精確測量微安級（μA）泄漏電流的高精度電流表。現代設備多采用數字式顯示，集成在控制箱中。

重要性: 其精度直接關系到測試結果的準確性。

6. 保護電阻 (Current Limiting Resistor)

定義: 串聯在高壓輸出回路中的精密電阻。

作用: ① 限制被試品擊穿時的短路電流，保護發生器本身；② 減小諧波對測量結果的影響。

三、關鍵參數與概念篇

1. 額定輸出電壓 (Rated Output Voltage)

定義: 發生器能長期連續輸出的最高直流電壓值（如60kV, 120kV, 200kV）。

2. 額定輸出電流 (Rated Output Current)

定義: 發生器在額定輸出電壓下能長期連續輸出的最大電流值（如2mA, 3mA, 5mA）。該參數決定了設備能攜帶多大電容的被試品。

3. 電壓穩定度 (Voltage Stability)

定義: 在電源電壓波動或負載變化時，輸出電壓保持穩定的能力。是衡量發生器性能優劣的關鍵指標。

4. 紋波系數 (Ripple Coefficient)

定義: 輸出直流電壓中交流分量的峰值與直流平均值之比。紋波系數越小，輸出的直流電越純凈，對測試越有利。

5. 過壓保護 (Overvoltage Protection)

定義: 當輸出電壓超過設定值的某個百分比時，設備自動切斷高壓的保護功能。

6. 過流保護 (Overcurrent Protection)

定義: 當輸出電流（泄漏電流）超過設定值時，設備自動切斷高壓的保護功能。此設定值通常根據被試品的類型和狀況來調整。

四、應用場景與優勢（以武漢龍電電氣產品為例）

直流高壓發生器是以下測試的理想選擇：

◆ 電力電纜: 進行直流耐壓及泄漏電流試驗，是發現電纜絕緣缺陷的重要手段。

◆ 氧化鋅避雷器(MOA): 測量在直流參考電壓下的泄漏電流，判斷其是否受潮或老化。

◆ 發電機、變壓器: 進行直流耐壓試驗，檢查其絕緣性能。

武漢龍電電氣的直流高壓發生器產品系列具備以下突出優勢：

◆ 高品質倍壓筒: 采用進口濾紙和高級環氧樹脂，經特殊工藝澆注，強度高、密封好、防潮耐用，局放小。

◆ 高精度測量: 采用數字式電壓表和微安表，讀數直觀準確，精度可達1.0%。

◆ 安全保護完善: 具備多重保護功能（過壓、過流、零位、接地、閃絡），確保操作人員和設備安全。

◆ 操作簡便: 智能控制，快速升壓，過流保護值可任意設定，并配有遠程控制功能。

◆ 穩定可靠: 采用先進技術和工藝，電壓穩定性高，紋波系數小，長期運行穩定。

直流高壓發生器是高壓絕緣測試中不可或缺的精密儀器。理解其核心名詞、工作原理和技術參數，有助于您更好地選擇和使用設備，確保試驗數據的準確性和操作的安全性。

武漢龍電電氣作為專業的電力測試設備制造商，致力于為客戶提供高性能、高可靠性的直流高壓發生器。我們的產品以卓越的品質、完善的功能和貼心的服務，為您的電力設備絕緣診斷提供強有力的技術支撐。
