高壓開關（斷路器）是靠電磁力來推動機械裝置，完成分閘（斷開）和合閘（閉合）動作的。要產生這個力，就需要兩個關鍵因素：線圈電流和操作電源電壓。

用一個簡單的類比：操作電源電壓就像是油箱里的油，而線圈電流就像是發動機瞬間爆發的轉速。

1. 操作電源電壓（“油箱里的油”）

定義：高壓開關里有兩個電磁鐵（行話叫“線圈”）：一個負責合閘，一個負責分閘。操作電源電壓，就是給這兩個電磁鐵供電的直流電（DC 電壓），比如常見的 110V 或 220V。

為什么它重要？

◆ 決定力量大小： 線圈產生的電磁力與電壓息息相關。如果電壓太低（比如電網瞬間波動或線路太長），線圈就“沒勁”，無法推動沉重的機械機構，導致開關拒動（該動的時候不動）。

◆ 電壓跌落： 當線圈通電操作時，會瞬間抽取巨大電流，導致操作電源的電壓短暫下降（像水泵啟動時水壓會下降一樣）。測試就要看這個電壓跌落是否在允許范圍內，如果跌落太多，說明電源容量可能不足。

2. 線圈電流（“發動機的轉速”）

定義：線圈電流就是在線圈工作時流過線圈的電流量。

為什么它重要？

線圈電流的波形，是診斷開關機械機構健康狀況的“指紋”：

◆ 看波形峰值（電流沖到多高）：

太高？ 可能意味著機構被卡住了，電流為了克服巨大的阻力而猛增，長期下來線圈容易過熱燒毀。

太低？ 可能意味著線圈內部短路或回路接觸不良，產生的力不足。

◆ 看持續時間（電流流了多久）：

正常情況： 動作完成后，電流會瞬間降為零。

異常情況： 如果電流持續流淌幾秒甚至更久，說明開關的機械鎖扣沒有完全到位，線圈一直通電，這也是燒毀線圈最常見的原因。

總結：測試的目的

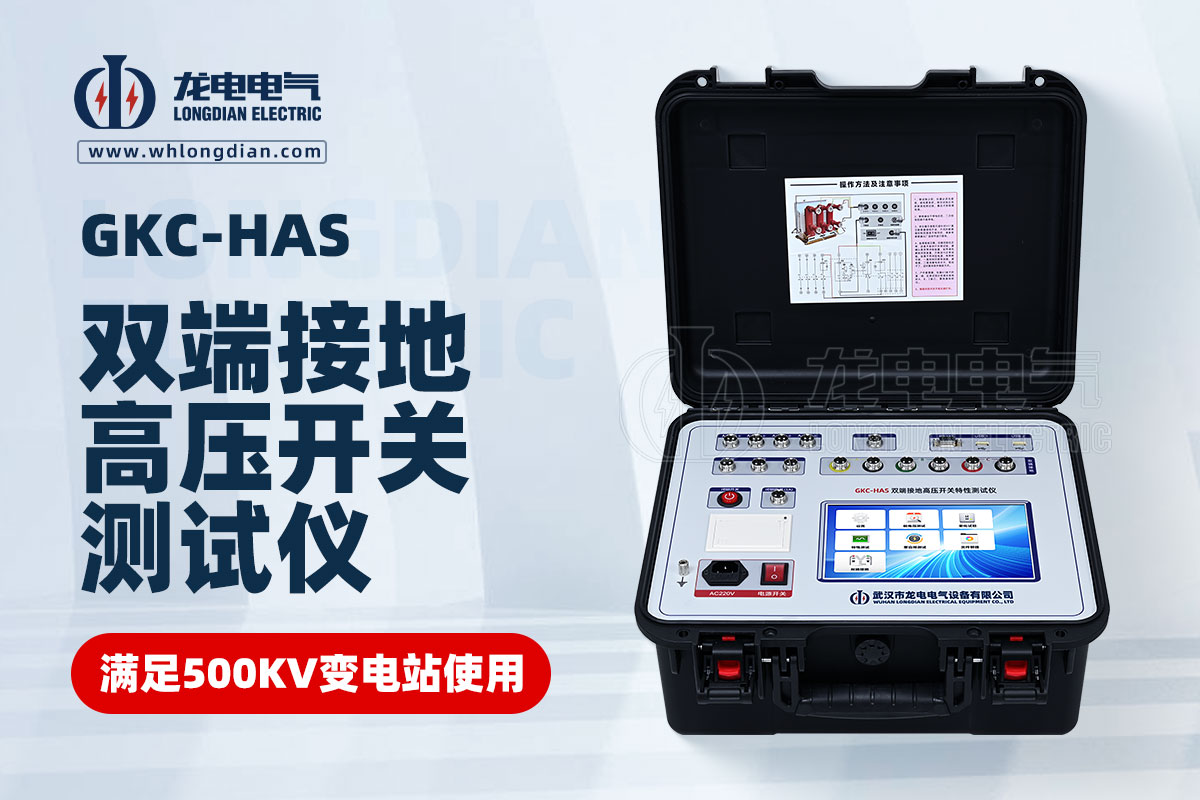

高壓開關特性測試儀必須同時記錄線圈電流的波形和操作電源電壓的變化，從而實現雙重診斷：

通過定期監測這些數據，維護人員可以像醫生診斷心跳和血壓一樣，確保高壓開關在任何緊急情況下都能可靠、迅速地完成分合閘任務。
