在電力試驗領域，直流高壓發生器被廣泛應用于電纜、避雷器、變壓器等設備的絕緣性能檢測。其中，倍壓筒作為核心組成部分之一，直接決定了設備的輸出電壓能力和穩定性。本文將系統解析倍壓筒在直流高壓發生器中的作用及其工作原理，幫助用戶更好地理解設備性能與選型要點。

直流高壓發生器的基本原理是通過整流與倍壓電路，將工頻交流電轉換為穩定的高壓直流電。而倍壓筒正是實現這一“升壓”過程的關鍵模塊。它內部通常由高壓整流硅堆、電容器以及均壓結構組成，通過多級串聯形成倍壓整流電路，使輸出電壓成倍提升。這種設計能夠在較低輸入電壓條件下獲得高電壓輸出，極大提升設備的使用效率。

倍壓筒的核心作用首先體現在電壓倍增功能上。通過多級電容與整流元件的協同工作，倍壓筒可以將輸入電壓按級數疊加，從而實現幾十千伏甚至上百千伏的直流輸出。這一特性使直流高壓發生器能夠滿足不同電壓等級電力設備的試驗需求，尤其適用于高壓電纜耐壓試驗和氧化鋅避雷器檢測等場景。

其次，倍壓筒在電壓穩定與波形優化方面同樣發揮重要作用。其內部電容不僅參與倍壓過程，還具備濾波功能，可以有效降低輸出電壓的紋波系數，提高直流電壓的平穩性。這對于高精度試驗尤為關鍵，能夠避免因電壓波動導致測試結果偏差。

此外，倍壓筒還承擔著電氣絕緣與結構支撐的功能。由于其工作在高電壓環境下，內部通常采用高強度絕緣材料封裝，并進行合理的電場分布設計，以防止局部放電和擊穿現象。這不僅保證了設備運行的安全性，也延長了整機使用壽命。

在實際應用中，倍壓筒的級數選擇直接影響直流高壓發生器的輸出能力。級數越多，理論輸出電壓越高，但同時也會帶來體積增大、損耗增加等問題。因此，在設備選型時，應根據試驗電壓需求合理配置倍壓筒結構，以達到性能與成本的最佳平衡。

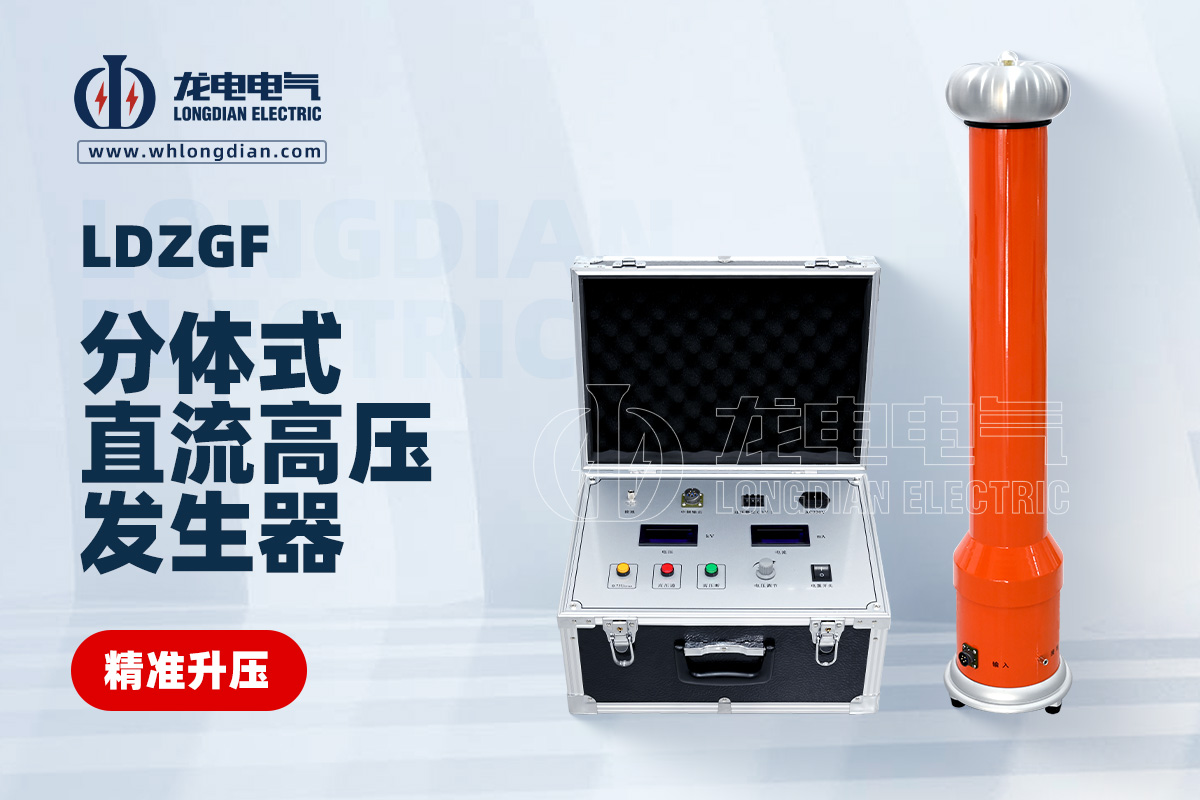

作為行業內專業電力試驗設備制造商，武漢市龍電電氣設備有限公司生產的直流高壓發生器，采用優化設計的倍壓筒結構，具備輸出穩定、紋波小、體積緊湊等優勢，廣泛應用于電力、鐵路、石化等多個領域，為用戶提供高效可靠的測試解決方案。
