雙鉗法測量接地電阻，大口徑電流鉗設計
可靈活準確測量單點和網狀接地等各種接地電阻值
FFT技術、AFC技術，獨特的抗干擾能力及適應能力

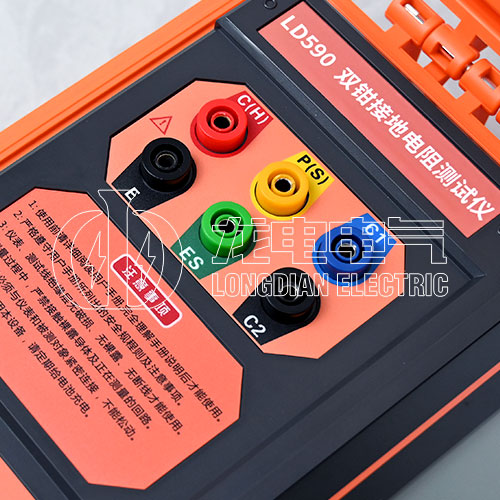

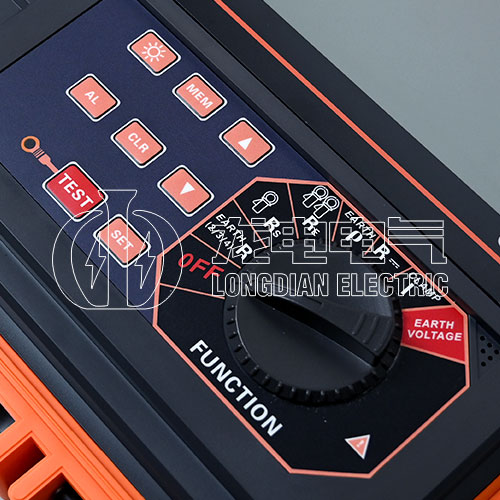

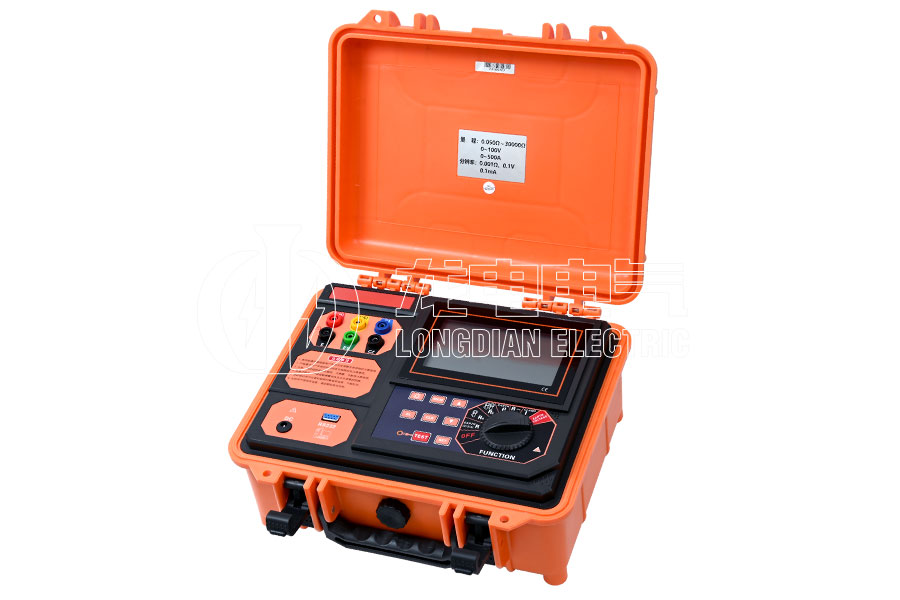

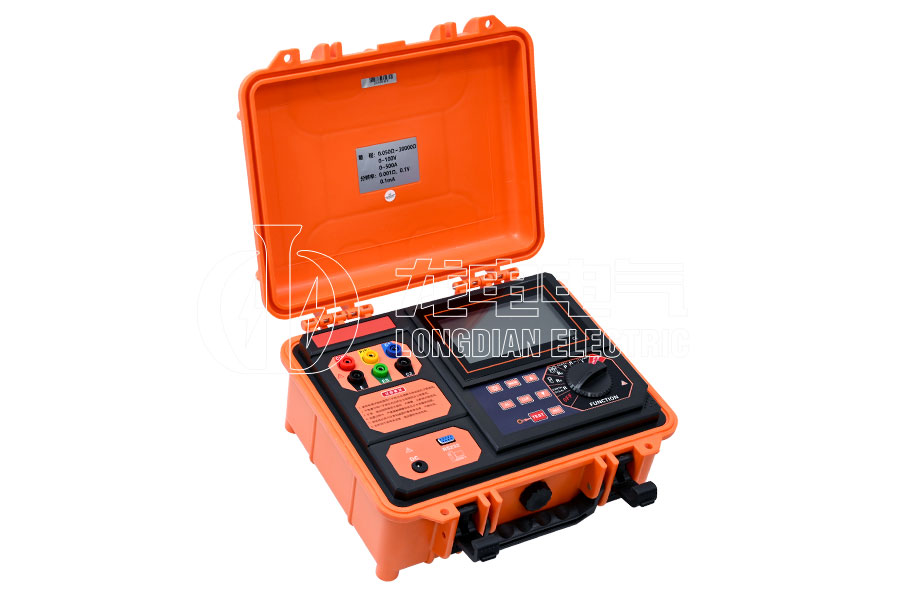

LD-590雙鉗數字接地電阻測試儀是專為現場防雷接地檢測設計的高精度儀器，符合最新防雷接地標準。它集接地電阻、土壤電阻率、接地電壓、交流/漏電流、直流電阻測量于一體，采用雙鉗非接觸式測量技術，支持四線法、三線法、二線法、選擇法及雙鉗法等多種測量模式。主機配備軍用級防護工具箱，具備超大LCD背光顯示、2000組數據存儲及電腦通訊功能，廣泛適用于電力、電信、建筑、油田等領域的安全接地檢測。
產品別稱：雙鉗法接地電阻測試儀、選擇法接地電阻測試儀、二線法接地電阻測試儀、三線法接地電阻測試儀、四線法接地電阻測試儀、雙鉗多功能接地電阻測試儀、雙鉗接地電阻儀
| 功能 | 接地電阻、土壤電阻率、直流電阻、導通電阻、等電位連接電阻、接地電壓、交流電流、漏電流測量 |
| 電源 | DC 7.4V 1.8Ah可充鋰電池 |
| 背光 | 可控白屏背光，適合昏暗場所使用 |
| 測量方式 | 精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻 |
| 測量方法 | 二三四線法測量：變極法，短路測量電流20mA Max 選擇法測量：變極法，短路測量電流20mA Max 雙鉗法：非接觸互感測量法，測試電流1mA Max 土壤電阻率：四極法(溫納法) 直流電阻：變極法 交流電流：平均值整流(鉗形) 對地電壓：平均值整流(P(S)-ES接口間) |
| 量程 | 二三四線法測量接地電阻(Re)、直流電阻：0.000Ω～30000Ω |
| 選擇法測量接地電阻(Re)：0.00Ω～3000Ω | |
| 雙鉗法測量接地電阻(Re)：0.01Ω～200Ω | |
| 土壤電阻率(ρ)：0.00Ωm～9000kΩm | |
| 接地電壓（50Hz/60Hz）： AC 0.0～100.0V | |
| 交流電流（50Hz/60Hz）： AC 0.00mA～600.0A | |
| 最高分辨率 | 二三四線法測量接地電阻(Re)、直流電阻： 0.001Ω（0.000Ω～29.999Ω） 0.01Ω（30.00Ω～299.99Ω） 0.1Ω（300.0Ω～2999.9Ω） 1Ω（3000Ω～30000Ω） |
| 選擇法測量接地電阻(Re)： 0.01Ω（0.00Ω～29.99Ω） 0.1Ω（30.0Ω～299.9Ω） 1Ω（300Ω～3000Ω） | |
| 雙鉗法測量接地電阻(Re)： 0.01Ω（0.01Ω～0.99Ω） 0.1Ω（1.0Ω～29.9Ω） 1Ω（30Ω～200Ω） | |
| 土壤電阻率(ρ)： 0.01Ωm（0.00Ωm～99.99Ωm） 0.1Ωm（100.0Ωm～999.9Ωm） 1Ωm（1000Ωm～9999Ωm） 10Ωm（10.00kΩm ～99.99kΩm） 100Ωm（100.0kΩm～999.9kΩm） 1kΩm（1000kΩm～9000kΩm） | |
| 接地電壓（50Hz/60Hz）： 0.1V | |
| 交流電流（50Hz/60Hz）： 0.01mA | |
| 精度 | 二三四線法測量接地電阻(Re)、直流電阻(R—)： ±2%rdg±0.05Ω（0.000Ω～29.999Ω） ±2%rdg±3dgt （30.00Ω～299.99Ω） ±2%rdg±3dgt （300.0Ω～2999.9Ω） ±4%rdg±3dgt （3.000kΩ～30.00kΩ） 注：1、rC max或rP max時的附加誤差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ) 2、5V干擾電壓時的附加誤差≤±5%rdg±5dgt |
| 選擇法測量接地電阻(Re)： ±2%rdg±5dgt（0.00Ω～29.99Ω） ±2%rdg±3dgt（30.0Ω～299.9Ω） ±2%rdg±3dgt （300Ω～3000Ω） | |
| 雙鉗法測量接地電阻(Re)： ±10%rdg±5dgt（0.01Ω～100Ω） ±20%rdg±5dgt（101Ω～200Ω） | |
| 土壤電阻率(ρ)：根據R的測量精度而定 （ρ=2πaR a:1 m～100m；π=3.14） | |
| 接地電壓（50Hz/60Hz）：±2%rdg±3dgt | |
| 交流電流（50Hz/60Hz）：±2%rdg±3dgt | |
| 測試電壓波形 | 正弦波 |
| 測試頻率 | 128Hz/111Hz/105Hz/94Hz(自動選頻) |
| 短路測試電流 | AC 20mA max |
| 開路測試電壓 | AC 40V max |
| 電極間距范圍 | 1m～100m |
| 顯示模式 | 6位超大LCD顯示，帶背光 |
| 測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 |
| LCD尺寸 | 128mm×75mm |
| LCD顯示域 | 124mm×67mm |
| 設備尺寸 | 儀表長寬高：約320mm×275mm×145mm 電流鉗長寬高：約220mm×100mm×27mm |
| 包裝尺寸 | 外包裝長寬高：約400mm×245mm×335mm |
| 測 試 線 | 紅色15m，黑色15m，黃色10m，綠色10m各1條 |
| 簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |
| 輔助接地棒 | 4根：φ10mm×150mm |
| 電 流 鉗 | 2把： CT1鉗紅黑插頭，CT2鉗藍黑插頭各1把 |
| 電流鉗口徑 | φ52mm |
| 電流鉗匝比 | 1000：1 |
| 電流鉗引線 | 長2m |
| 測量時間 | 交流電流：約2次/秒 對地電壓：約2次/秒 接地電阻：約7秒/次 |
| 測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
| 線路電壓 | AC 100V以下測量 |
| 通訊接口 | 具有USB接口，存儲數據可以通過軟件上傳電腦 |
| 通 訊 線 | USB通訊線1條，長1.5m |
| 數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 |
| 數據存儲 | 2000組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
| 數據查閱 | 查閱數據時“READ”符號指示 |
| 溢出顯示 | 超量程溢出時“OL”符號指示 |
| 電流鉗低電流指示 | 選擇法或者雙鉗法測量時，當CT2鉗接收的電流信號低于0.5mA時，此時應檢查CT2電流鉗的鉗入方向 |
| 干擾測試 | 自動識別干擾信號，干擾電壓高于5V“NOISE”符號指示 |
| 輔助接地測試 | 具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
| 報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
| 電池電壓 | 當電池電壓不足時，電池電壓低符號顯示，提醒需要給電池充電。 |
| 自動關機 | 開機15分鐘后自動關機 |
| 功耗 | 背光：25mA Max(單獨背光耗電) 待機：25mA Max(開機后背光關閉) 測量：150mA Max(背光關閉) |
| 質量 | 主機：2.66kg(含電池) 總質量：7.87kg(含測試線、接地針、包裝) |
| 工 具 箱 | 軍用工具箱設計，可承重200kg |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 過載保護 | 測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
| 耐壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)； JJG 1054-2009(鉗形接地電阻儀)。 |
多功能一體化
◆ 可測量接地電阻（0.000Ω~30kΩ）、土壤電阻率（0.00Ωm~9000kΩm）、接地電壓（AC 0.0~100.0V）、交流電流（AC 0.00mA~300.0A）、直流電阻等7項參數。
◆ 支持 四線精密法（抗接觸電阻干擾）、雙鉗法（無需斷開并聯電極）、選擇法（精準定位單點接地故障）。
創新測量技術
◆ 雙鉗互感技術：非接觸測量接地電阻（0.01Ω~200Ω），避免傳統打樁麻煩，特別適用于大型接地網。
◆ 智能抗干擾：采用FFT（快速傅立葉變換）和AFC（自動頻率控制）技術，抑制現場電磁干擾，重復測試一致性強。
◆ 自動選頻：128Hz/111Hz/105Hz/94Hz多頻測試，適應復雜環境。
高可靠設計

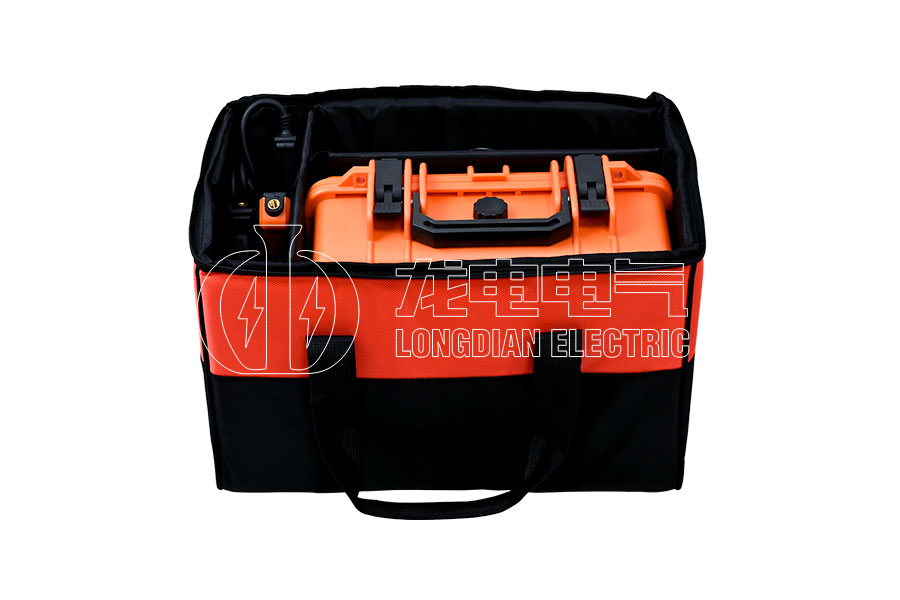

◆ 軍用防護箱體：聚丙烯塑膠材質，承重200kg，防摔抗震，適應野外作業。
◆ 安全隔離設計：USB接口與內部電路隔離，過載保護（AC 280V/3秒），符合IEC61010安全標準。
◆ 大口徑電流鉗：Φ52mm鉗口，可測量大型接地引下線，匝比1000:1。
智能用戶體驗
◆ 6寸超大LCD背光屏：帶棒圖指示、數據存儲狀態提示，昏暗環境清晰可視。
◆ 2000組數據存儲：支持歷史數據查閱、刪除及電腦導出（標配USB通訊線及軟件）。
◆ 報警功能：超限值自動聲光報警，臨界值可自定義設置。
高效續航與便攜
◆ 大容量鋰電池：DC 7.4V 1.8Ah，支持5000次測量（單次測試后休眠30秒）。
◆ 自動管理：15分鐘無操作自動關機，低電量提醒，3個月定期充電維護。
全場景適用
◆ 復雜接地系統：精準測量單點接地、網狀接地，并聯接地?zé)o需斷開電極。
◆ 寬環境適應性：工作溫度-10℃~40℃，支持土壤電阻率溫納法四極測量（極間距1~100m可調）。
